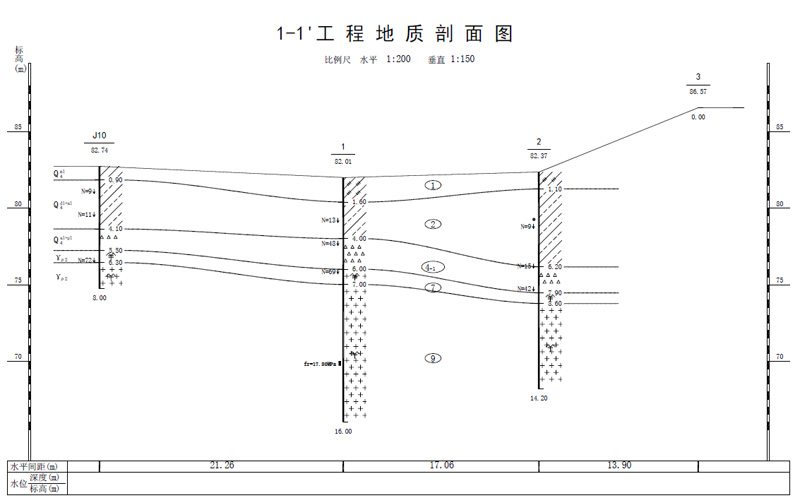

山東省煙臺市芝罘區梁家村萬科項目地質剖面圖------下載
擬建工程場區位于煙臺市芝罘區梁家村西北部，福臨夼村東南部，北靠竹林路，交通較為便利。
各層巖土的地基承載力特征值和壓縮模量表 表1
層號
土層名稱
地基承載力特征值fak
(kPa)
壓縮模量Es(MPa)
土工試驗
經驗值
1
雜填土
2
粉質黏土
180
6.51
2-1
粉質黏土
130
4.32
2-2
角礫
280
40
3
粉質黏土
260
9.42
3-1
含角礫粉質黏土
260
8.35
4
角礫
320
45
4-1
碎石
380
55
4-2
含碎石粉質黏土
260
8.85
5
全風化云母片巖
230
15
6
強風化云母片巖
400
70
7
強風化花崗巖
fa=560
80
8
中風化云母片巖
fa=1000
視為不可壓縮層
9
中風化花崗巖
fa=2000
視為不可壓縮層
樁基設計參數表
土層名稱
樁的極限側阻力標準值
qsik(kPa)
樁的極限端阻力標準值
qpk(kPa)
挖孔樁
灌注樁
挖孔樁
灌注樁
（2）粉質黏土
60
65
（2-1）粉質黏土
50
50
（2-2）角礫
135
135
（3）粉質黏土
85
86
（3-1）含角礫粉質黏土
80
80
（4）角礫
145
145
（4-1）碎石
160
160
（4-2）含碎石粉質黏土
65
65
（5）全風化云母片巖
85
85
（6）強風化云母片巖
140
140
3400
1700
（7）強風化花崗巖
220
210
5000
（8）中風化云母片巖
260
260
3000
（9）中風化花崗巖
260
260
6000
