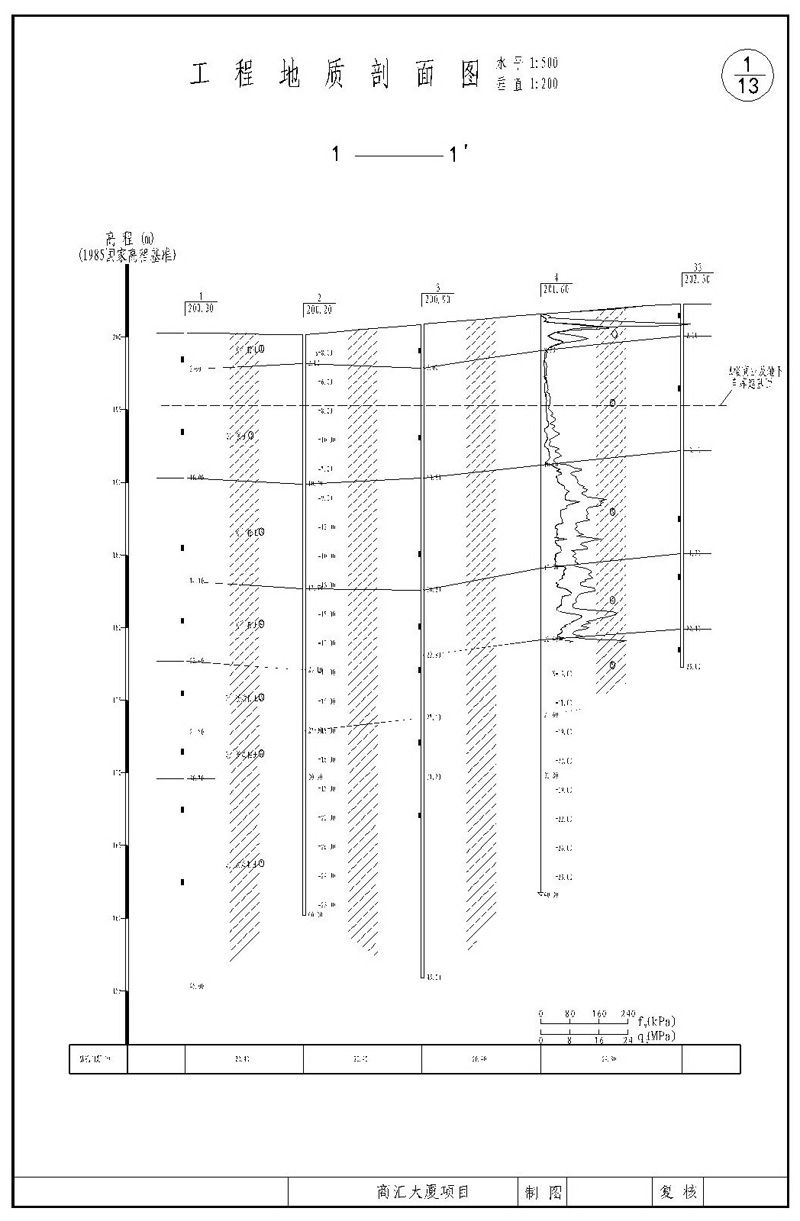

河南省鞏義市商匯大廈項目地質剖面圖----下載
擬建的鞏義市商匯大廈項目位于位于惠民路東側，文化藝術廣場西側。
標準貫入試驗成果統計表
層號
土 名
組數
桿長校正前N (擊)
桿長校正后N′ (擊)
最小值
最大值
平均值
最小值
最大值
平均值
（1）
粉土
13
6
12
8.3
6.0
12.0
8.3
（2）
粉土
39
5
10
7.5
4.3
9.7
6.9
（3）
粉土
41
8
14
11.2
6.4
11.0
9.0
（4）
粉土
39
9
18
13.7
7.1
12.8
10.1
（5）
粉質粘土
41
11
18
14.0
7.6
12.1
9.8
（6）
粉質粘土
49
13
21
17.2
8.8
14.1
11.5
（7）
粉質粘土
15
16
25
20.7
10.5
15.6
13.2
天然地基承載力特征值表
層號
1
2
3
4
5
6
7
fak (kPa)
120
105
160
175
200
230
280
各層土的壓縮性參數表
層號
1
2
3
4
5
6
7
Es1-2 (MPa)
8.3
5.7
11.2
13.0
8.1
9.2
11.4
a1-2 Mpa-1
0.23
0.33
0.16
0.14
0.22
0.19
0.15
壓縮性評價
中等
中等
中等
中等
中等
中等
中等
CFG樁設計參數表
層 號
1
2
3
4
5
6
CFG樁
qsi（kPa）
25
24
27
29
32
36
qp（kPa）
400
450
500
各層土的極限側阻力和極限端阻力標準值表
鉆孔灌注樁
層號
1
2
3
4
5
6
7
qsik（kPa）
50
48
55
58
65
72
78
qpk（kPa）
800
900
1000
1200
鉆孔灌注樁（后注漿）參數提高系數
層號
1
2
3
4
5
6
7
βsi
1.4
1.4
1.4
1.4
1.5
1.5
1.5
βp
2.3
2.3
2.3
各層土的極限側阻力和極限端阻力標準值表
干作業灌注樁
層號
1
2
3
4
5
6
7
qsik（kPa）
50
48
55
58
65
72
78
qpk（kPa）
1400
1700
2000
2400
