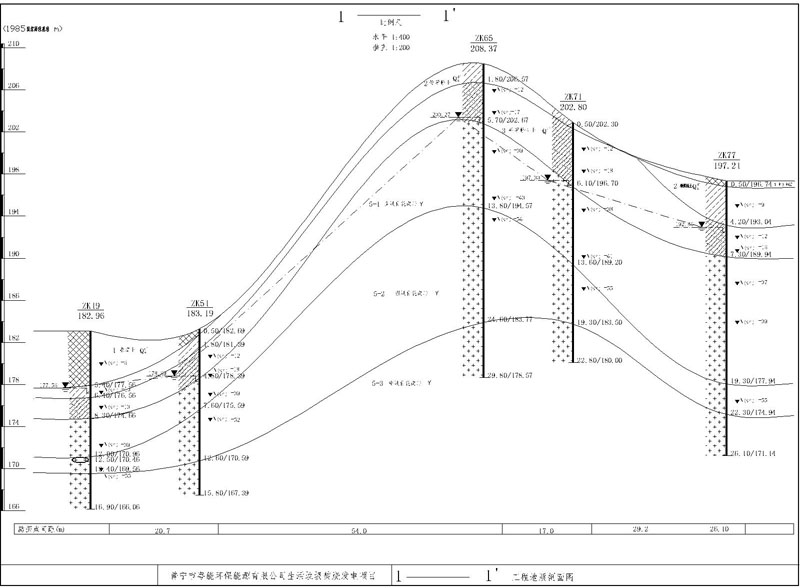

廣東省揭陽市普寧市粵能環保能源有限公司生活垃圾焚燒發電項目剖面圖------下載
普寧市粵能環保能源有限公司生活垃圾焚燒發電項目工程 擬建項目位于廣東省普寧市云落鎮云樓水庫旁山地。 具體擬建(構)筑物詳見下表:
建(構)筑物一覽表 表1-1
序號
建(構)筑物
占地面積
m2
建筑面積
m2
層數
高度
m
基礎埋置深度
m
最大單柱軸力
(kN)
鉆 孔
1
主廠房
8652.1
16994.0
4
46.8
4~7
10000
ZK37、38、ZK42~ZK76
2
煙囪
37.0
-
-
130
5
40000(總)
ZK39~ZK41
3
坡道
1100.0
-
-
-
2
3000
ZK71、ZK72
4
綜合水泵房
608.2
450.0
1
6.8
3.5
2000
ZK13、ZK22、ZK31
5
循環冷卻塔
361.7
-
-
7.8
3.5
3000
ZK11、ZK20、ZK29
6
油罐區
76.5
25.0
-
-
4
600
ZK49
7
地磅房
38.5
38.5
1
3.8
1.2
600
8
地磅×2
180.0
-
-
-
9
門衛室(1、2)
51.8
45.8
1
4.6
1.2
600
ZK36、ZK77
10
綜合樓
708.0
1706.6
4
15
1.5
4000
ZK6~ZK8、
ZK14~ZK16、
ZK25
11
辦公樓
1010.0
2327.5
3
13.5
1.5
3000
ZK23、ZK24、ZK32~ZK35
12
滲瀝液/污水處理站
3000.0
600.0
1
6.3
3~6
180kPa
ZK1、ZK2、ZK9、ZK10、ZK18、ZK19、ZK27、ZK28
13
飛灰固化養護車間
2248.5
600.0
1
6.3
1.5
1500
ZK54、ZK55、ZK60、ZK65、ZK66
14
合計
18072.3
22787.4
77孔
根據巖土工試驗測試成果,按《巖土工程勘察規范》GB50021-2001(2009年版)第14.2.2~14.2.5條規定,分別統計計算各地基巖土層的平均值、標準差、變異系數、數據分布范圍、數據數量、統計修正系數、標準值等物理力學指標,詳見下表
主要土性參數分層統計分析表
層號土名
項目
含水率
土粒 比重
天然 密度
孔隙比
飽和度
液限
塑限
塑性 指數
液性 指數
粘聚
力C
內摩
擦角
φ
壓縮
系數
a1-2
壓縮
模量
Es
ω
Gs
ρ
e
Sr
ωL
ωp
Ip
IL
kPa
°
MPa-1
MPa
素填土
個數
2
2
2
2
2
2
2
2
2
2
2
2
2
最大值
26.2
2.66
1.84
0.826
84.5
33.2
19.4
13.8
0.53
15.4
20.3
0.570
3.36
最小值
25.6
2.66
1.83
0.824
82.6
31.8
18.7
13.1
0.49
13.1
19.4
0.540
3.21
平均值
25.9
2.66
1.84
0.825
83.6
32.5
19.1
13.5
0.51
14.3
19.9
0.555
3.29
粉質
粘土
個數
7
7
7
7
7
7
7
7
7
7
7
7
7
最大值
32.1
2.70
1.95
0.897
97.4
40.6
24.5
16.2
0.53
40.6
23.5
0.400
6.47
最小值
26.3
2.66
1.88
0.722
94.5
35.1
20.6
14.5
0.39
24.3
16.3
0.270
4.54
平均值
29.0
2.68
1.91
0.810
95.8
37.3
22.1
15.2
0.45
29.4
19.4
0.353
5.19
標準差
1.79
0.01
0.03
0.05
1.10
1.85
1.26
0.69
0.05
0.04
0.65
5.33
2.63
變異系數
0.06
0.01
0.01
0.07
0.01
0.05
0.06
0.05
0.10
0.12
0.13
0.18
0.14
標準值
25.5
17.5
砂質
粘性
土
個數
16
16
16
16
16
16
16
16
16
16
16
16
16
最大值
31.7
2.67
1.98
0.976
87.4
40.9
24.6
16.3
0.46
24.1
30.1
0.560
4.44
最小值
18.2
2.64
1.78
0.599
75.8
29.9
18.4
11.4
0.15
15.6
20.5
0.360
3.56
平均值
23.8
2.66
1.86
0.768
82.2
36.9
22.4
14.5
0.35
19.5
25.6
0.448
3.97
標準差
3.60
0.01
0.06
0.11
3.42
3.38
1.78
1.66
0.09
2.44
2.50
0.05
0.24
變異系數
0.15
0.00
0.03
0.14
0.04
0.09
0.08
0.11
0.26
0.12
0.10
0.10
0.06
標準值
18.4
24.5
全風化花崗巖
個數
5
5
5
5
5
5
5
5
5
5
5
5
5
最大值
24.5
2.66
1.91
0.791
82.4
37.8
22.7
15.1
0.43
23.4
29.6
0.480
4.35
最小值
18.9
2.64
1.84
0.643
77.5
30.9
19.2
11.7
0.19
17.6
24.0
0.380
3.74
平均值
21.6
2.65
1.87
0.721
79.4
34.7
21.1
13.5
0.31
20.1
26.7
0.432
4.00
地基巖土層設計參數建議值匯總表
層序號
巖土名稱
狀態
地基承載力特征值的經驗值 fak(kPa)
壓縮
模量
Es
(MPa)
變形
模量
E0
(MPa)
沖(鉆)孔灌注樁側摩阻力特征值的經驗值qsa(kPa)
鉆(沖)孔樁的端阻力特征值的經驗值
qpa(kPa)
>15
預制管樁側摩阻力特征值的經驗值qsa (kPa)
預制管樁的端阻力特征值的經驗值
qsa(kPa)
16<L≤30
1
素填土
松散
/
/
/
/
/
/
/
2
粉質粘土
可塑
150
5
*15
38
/
40
1500
3
砂質粘性土
可~硬塑
220
4
37
36
/
36
1700
4-1
全風化輝綠巖
堅硬
350
*6
100
65
/
75
4000
4-2
強風化輝綠巖
堅硬土狀
500
*10
162
85
/
105
4500
5-1
全風化花崗巖
堅硬
350
*6
98
65
/
74
4000
5-2
強風化花崗巖
堅硬土狀
500
*10
159
85
/
100
4500
5-3
中風化花崗巖
(fa)3500
/
/
/
(frk)30MPa
/
/
