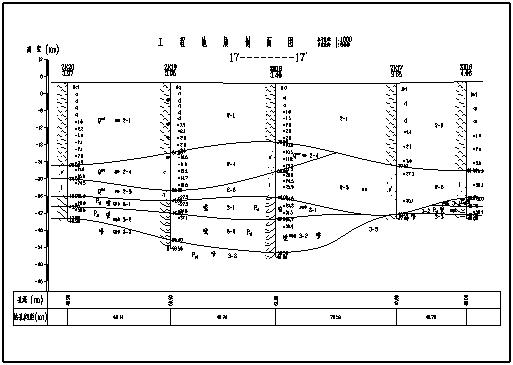

廣東省廣州市南沙區地質剖面圖-----下載
①1層素填土：灰黃色，松散，主要由粉細砂組成，堆填時間6年，欠壓實。該層分布于全場區，層厚1.60～3.10m，平均層厚2.37m，
②1層粉質粘土：褐黃色，可塑，粘性一般，稍有光澤，干強度中等，韌性中等，局部過渡為砂土。層厚1.10～1.80m，平均層厚1.40m。
②2層淤泥質粉質粘土：灰黑色，飽和，流塑，夾少許粉、細砂，稍具臭味。該層分布于全場區，層厚2.80～13.40m，平均層厚9.24.
②3層細砂：灰白色、淺黃色，飽和，松散～稍密，分選性差，以石英砂為主，呈次棱角狀，局部為粉砂,平均層厚12.30m，
②4層細砂：紅色、淺黃色，飽和，稍密～中密，分選性差，以石英砂為主，呈次棱角狀。該層分布于全場區,平均層厚8.93m.
②5層圓礫：淺黃色，飽和，中密～密實，分選性差，呈亞圓形，中粗砂、泥質充填，最大粒徑達50mm，局部為卵石，平均層厚1.00m。
④1層強風化泥質粉砂巖：暗紅色、青灰色，具原巖結構，巖石礦物成分、強度已顯著改變，巖芯呈半巖半土狀、碎巖塊狀，局部土狀，手折易斷，局部夾中風化巖塊。
④2層中風化泥質粉砂巖、中風化砂礫巖：中風化泥質粉砂巖呈暗紅色、青灰色，泥砂質結構，塊狀構造，礦物成分以石英、長石為主，巖芯呈碎塊狀、餅狀，局部為5～30cm柱狀。其巖石堅硬程度為軟巖，巖體完整程度為較完整，巖體基本質量等級為Ⅳ級。
成因
年代
分層
序號
巖土層
名 稱
狀態或
密實度
fak.fa
(kPa)
Es
(MPa)
E0
(MPa)
λi
ψL
ζn
預 制 樁
鉆（沖）孔
灌 注 樁
qsa
(kPa)
qpa
(kPa)
qsa
(kPa)
qpa
(kPa)
Qml
①
素填土
松 散
—
—
—
0.70
—
0.40
—
—
—
—
Qal
②1
粉質粘土
可 塑
150
5.0
—
0.70
—
0.30
20
—
15
—
②2
淤 泥 質
粉質粘土
流 塑
80
3.0
—
0.70
—
0.25
10
—
8
—
②3
細 砂
松散～稍密
160
8.0
—
0.60
0(ds≤10m)
—
15
—
12
—
1/3(10＜ds≤20m)
②4
細 砂
稍密～中密
200
8.0
—
0.60
1
—
25
—
20
—
②5
圓 礫
中 密
500
—
—
0.60
—
—
60
6000
50
2000
K
④1
強風化泥質粉砂巖
半巖半土狀碎巖塊狀
600
15.0
120
0.7
80
4500
70
1000
④2
中風化泥質粉砂巖、礫礫巖
短柱狀,局部碎巖塊狀
1500
—
—
—
—
—
—
7000
frk =15.0MPa
